音響系統中最重要的組成部分就是音箱（當然也包括耳機這種微型“音箱”），因?yàn)樵俸玫囊魳?lè)節目，如果沒有音箱去播放出來，那也只是一個“啞巴”歌唱家，我們總不能靠眼睛去看嘴型去感受唱歌人唱的是什么吧？正是因?yàn)橐粝渲杏袚P(yáng)聲器的存在。今天和大家再細究一點，談?wù)勛鳛殡姶呸D(zhuǎn)換驅動發聲的揚聲器單元——當中的“磁”。希望今天小靈搜集有關“磁”的資料能給大多數朋友作一次基本科普吧。

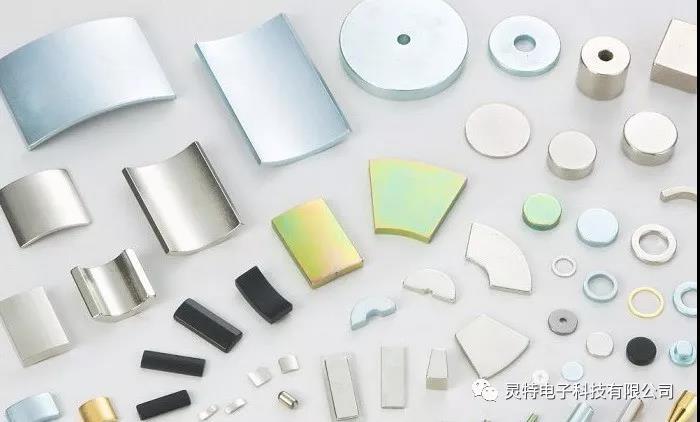

相信各位小時候都玩過吸鐵石，方塊的、圓柱形的、環形的、馬蹄形的都有。這就是磁體，磁體應用非常廣泛，電動機、硬盤等設備中都能找到磁體的存在。

揚聲器更是不能缺少磁體。揚聲器需要永磁體與音圈形成的電磁體產生作用力，達到驅動振膜工作的目的。因此磁體在揚聲器當中扮演了一個重要的角色，永磁體如果與電磁體的作用力大，就能實現快速有力的控制振膜，因此需求更好的磁體材料總是揚聲器設計師們所關注的。

鐵氧體磁體

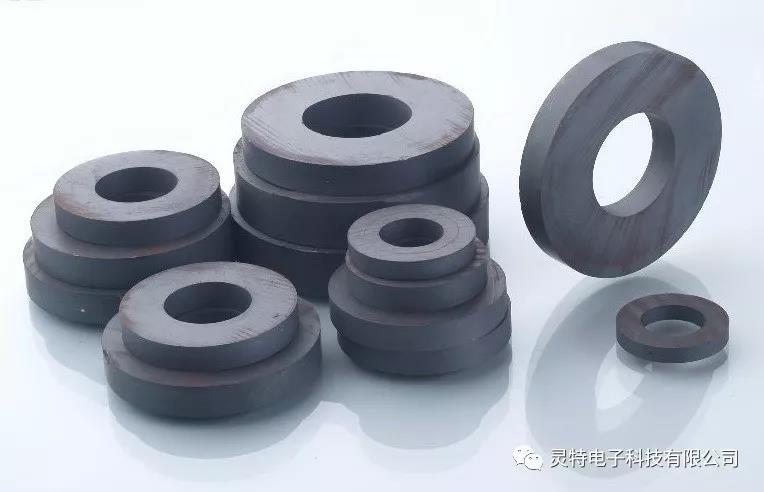

鐵氧體磁體

鐵氧體磁體是揚聲器設計當中運用最為廣泛的磁體，它的主要成分是三氧化二鐵，并與其他金屬氧化物[氧化鎳、氧化鋅、氧化錳、氧化鎂、氧化鋇、氧化鍶等]燒制而成，它的優點是來源廣泛、成本低廉，不易退磁。但缺點也非常明顯，磁密度太低！

稀土類磁體

釹鐵硼磁體

隨著材料科學的進步，稀土類磁體發展迅速，釹鐵硼磁體正是稀土類磁體的一種，它具有極高的磁密度，可達鐵氧體7-14倍。

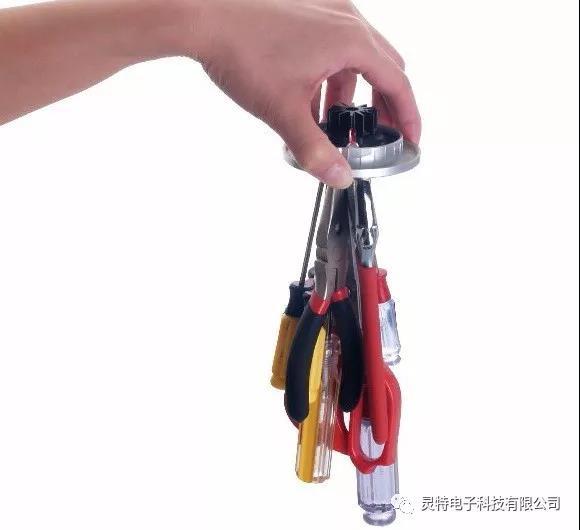

高音單元的釹鐵硼磁體強大的磁容量演示

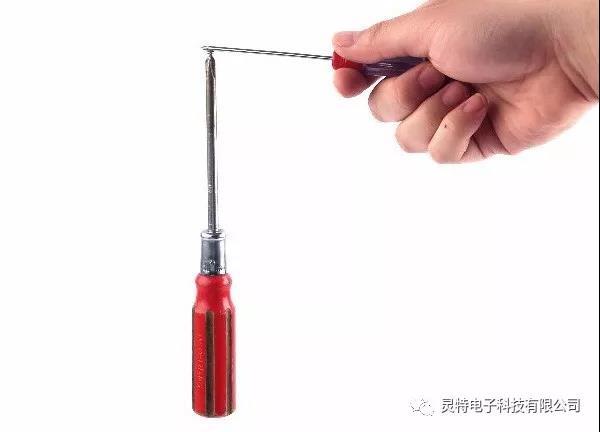

入耳式耳機的釹鐵硼磁體的磁力演示

利用高音揚聲器和耳機揚聲器中拆下的釹鐵硼磁體，吸附金屬工具，結果很直觀，相信大家能對其“強大磁力”產生深刻印象。

居里溫度

磁體有個特性，在加溫到某個溫度時，磁性會消失，這個溫度被稱作居里點或居里溫度。通常情況下，釹鐵硼的居里溫度為320-380攝氏度，鐵氧體則能達到450攝氏度左右，釹鐵硼的居里溫度更低一些，但用于揚聲器設計當中，并沒大問題。另外，磁體還有一個特性，在居里溫度之前，有一段溫度內會出現隨著溫度提升磁力下降的問題，不同磁體，溫度值不同。

導磁元件

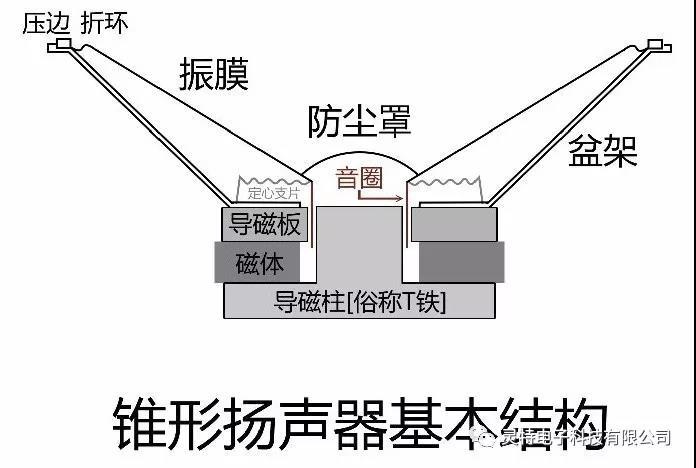

錐形揚聲器的基本結構

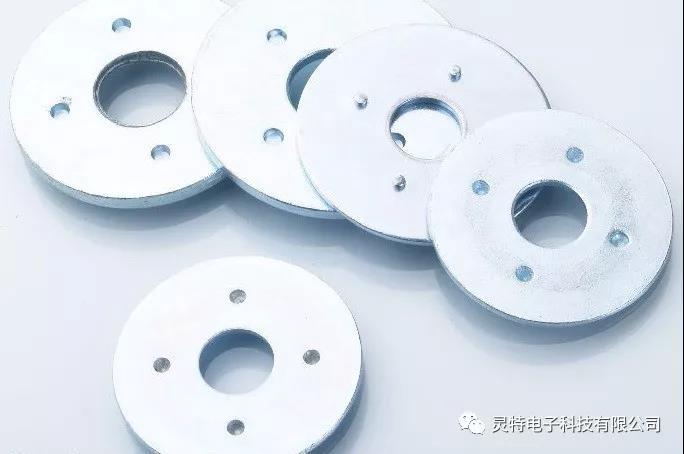

導磁板

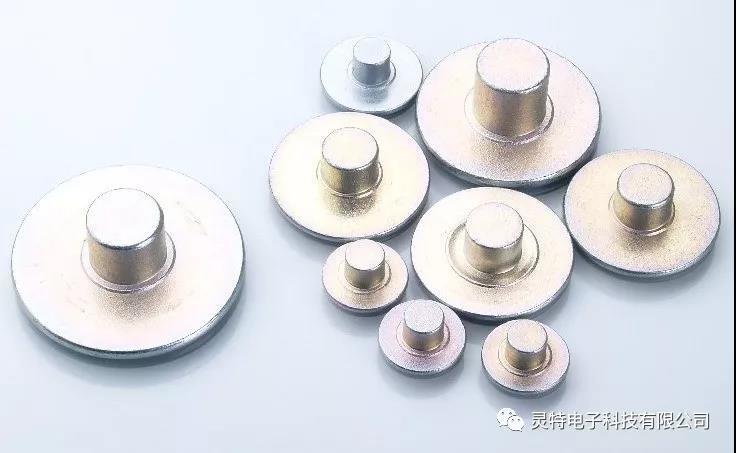

導磁柱，又叫T鐵

想形成磁隙，光靠磁體本身是不足夠的，因此需要借助導磁板、T鐵等元器件來搭建磁隙。當這些導磁元件與磁體接觸時，就會具有磁體特征，可以這么認為，導磁元件能與磁體形成新造型的磁體。

磁感線

磁感線演示器

初中課本中我們就接觸過磁感線，又叫磁力線，用于描述磁場中各點的方向，這線并不真實存在，只是為了描述磁場的一種輔助線條。因?yàn)樘峒按朋w，磁感線有必須溫習一下，溫習的關鍵點是，不同形狀的磁體，磁感線形狀亦是不同的。前面我們提到了“導磁元件能與磁體形成新造型的磁體”，也就意味著新造型的磁體磁感線已經被改變。

磁路設計

揚聲器離不開永磁體，如果希望能合理的利用磁能，需要對磁力線進行調整，這種設計叫做磁路設計。

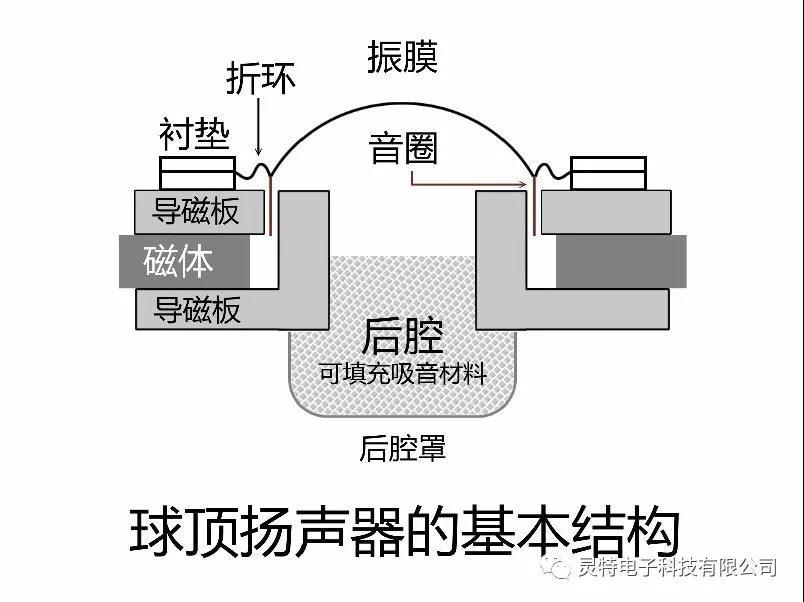

球頂揚聲器的基本結構

上面兩張經典揚聲器結構圖，在磁路形式上屬于外磁式的設計，其磁感線會向外擴張，漏磁較大。

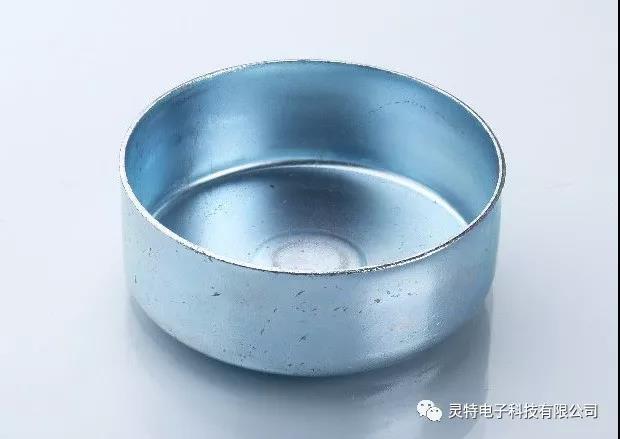

防磁罩

漏磁大會帶來副作用。當磁場中有CRT電視機、顯示器，會磁化這些設備，導致變色。后來普遍采用了加裝防磁罩的設計。因?yàn)榉来耪值募尤?，又形成了“新造型的磁體”，其磁感線再次被改變，漏磁降低。

磁路設計相當復雜，其基本設計目標并不是以最大化利用磁能為目的，而是旨在建立一個均勻的磁場供音圈使用，讓音圈在沖程的各個點上都盡可能的獲得均勻的作用力。雖然現代的計算機已經能提供虛擬化設計，但實際設計當中還得依賴大量的實驗來完成。
