如果音箱里有超過一只以上不同頻率的揚聲器單元時，那今天的主角就是必不可少的存在，尤其是現在普遍由高音和低音揚聲器組成的音箱產品，分頻器非常重要。需要特別強調的是，對于同軸揚聲器，盡管形態上是獨立的一只揚聲器，但其內部是由高、低兩種甚至更多的揚聲器振膜實現不同頻段振動組成，因此分頻器也是必不可少的。但對于由單個（或者全都是同一型號）全頻帶揚聲器單元組成的音箱來說，分頻器則不是必須的。

今天小靈和大家來聊聊這個鏈接不同揚聲器的必要存在——分頻器。不管是高音揚聲器還是低音揚聲器，其頻響曲線都不會是平坦的，讓它們一起協調工作，并不是簡單對接就可以的。

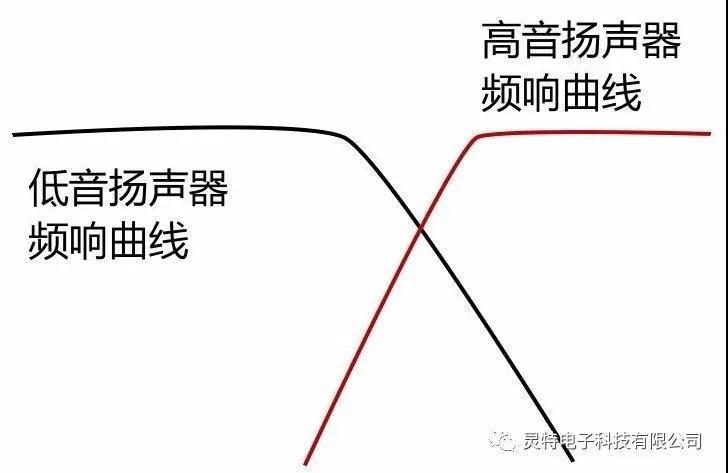

兩分頻音箱中高音、低音揚聲器的頻響曲線組合示意

高音、低音揚聲器都會在兩頭衰減，低音的頻響上限衰減點可能與高音下限衰減點可能重合或者交錯，造成有較大的頻率段重合，無法組合成一條平直的頻響曲線。此時，必須借助其他組件來幫助揚聲器完成組合實現更好的效果。這個組件的名稱就是分頻器。

分頻器的工作原理比較簡單，它將原始的信號進行處理，分割成若干頻段，頻段的數量視設計需求，雙分頻設計就分割為兩段，三分頻就是分割為三段，專業點的稱呼就是“兩路”、“三路”。簡而言之，分頻器的作用就是“切”出一段最適合對應揚聲器播放的頻段并分配給該揚聲器，以實現多揚聲器的協同工作和優化組合。

分頻器的工作原理可以有多種實現方法，因此分頻器有多種形態多種類型的設計。常見的主要有功率分頻器和電子分頻器兩大類。

功率分頻器

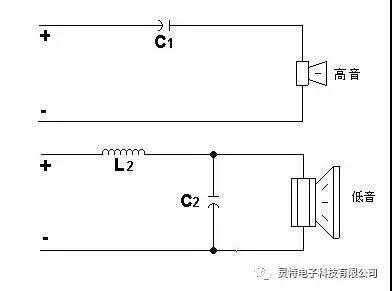

功率分頻器的基本電路形式

這類分頻器在信號流程中，位于功率放大器之后，所以被稱為功率分頻器。它主要使用的元件為電感和電容，因此又稱為感容分頻器。電感和電容均有濾波作用，分別實現低通、高通，實現頻率分割的最終目的。

功率分頻器最簡單的形態為電容分頻，即在高音單元后串聯一枚電容，實現分頻。這種分頻裝置簡單，難以實現精確分頻。而稍微復雜的設計，則是在每一路中均使用電容與電感來實現更精確的頻率分割。設計可以是靈活的，也有一路采用感容濾波，一路使用電容濾波。

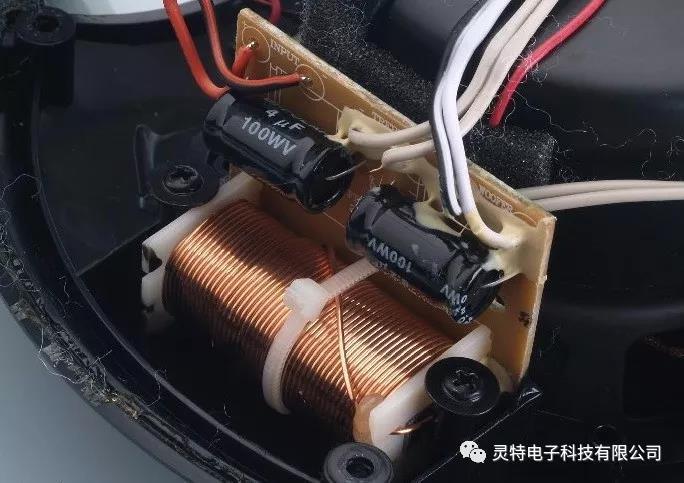

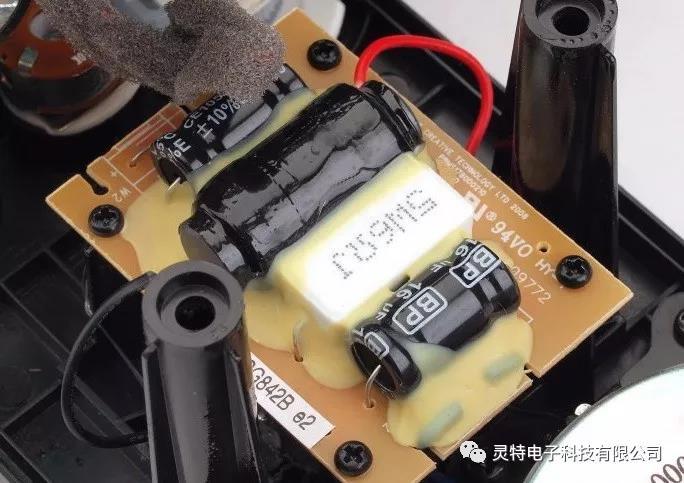

微型音箱的分頻器

分頻器在分割頻率時，并無法實現“一刀切”的效果，分割后的頻段也存在衰減特性，衰減曲線的斜率一般用dB表示，例如6、12、24dB。斜率大小一般與濾波次數有關。通常情況下，高檔音箱的設計，更傾向于使用高斜率的分頻器設計。

功率分頻器安裝簡單，可以用于所有類型的音箱，包括無源和有源的。但它也存在缺點，它本身消耗功率。它的調音也缺乏直觀的手段，因此調整并不方便，調音師需要足夠豐富的經驗與技術才能實現優秀的分頻效果。

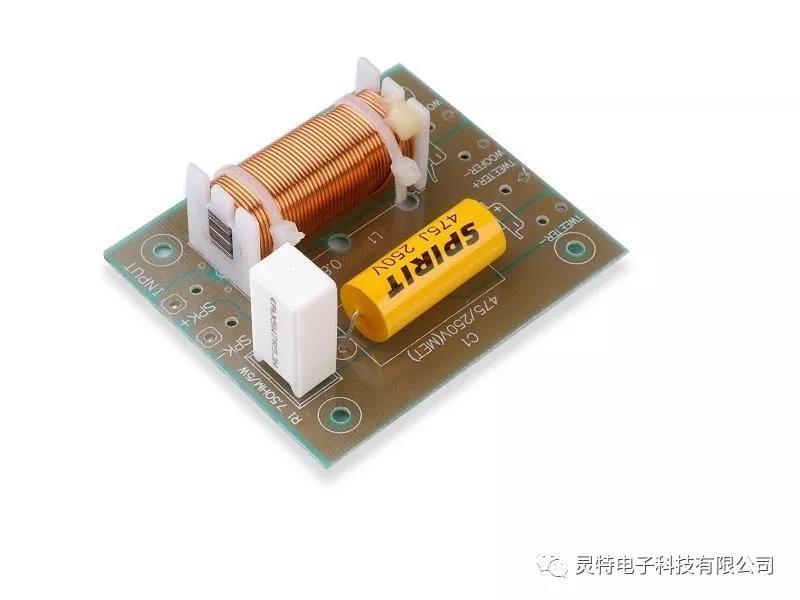

大多數家用音箱的分頻器

另一方面，功率分頻器需要消耗不少銅材，隨著全球銅價上揚，分頻器本身的物料成本也在大幅攀升，于是讓另一類分頻器技術——電子分頻開始進入到普通消費者的視野。

電子分頻器

所謂電子分頻，指的是信號分頻，它在流程中位于信號輸入到功放之間的位置，它將音源輸入的信號進行頻率分割，然后傳到功放系統。假設雙分頻的音箱，使用電子分頻，雙聲道信號將被分成四路，因此后端的功放需要四聲道才能完成完整的輸出。電子分頻一般被集成到功放電路板中，因此電子分頻器很少有獨立的形態展現，它的電路也沒有很特別的特征，主要也是由運放、電容電阻等常見元件組成。

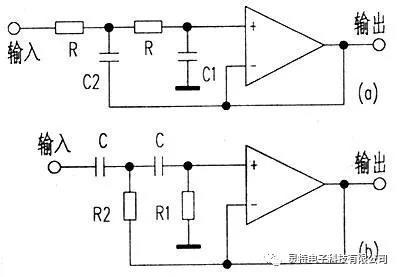

電子分頻的基本電路形式

電子分頻在技術上存在一些優勢，它沒有明顯的功率損耗，調音手段更加直觀。在銅材暴漲的時代背景中，電子分頻還具有低成本的優勢。但電子分頻器通常與功放系統集成，這也導致了可玩性變差。

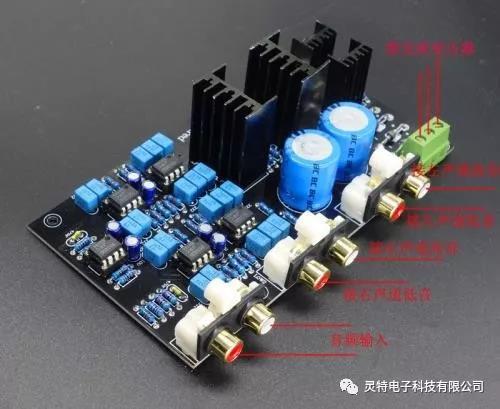

電子分頻電路更多存在于有源音箱中

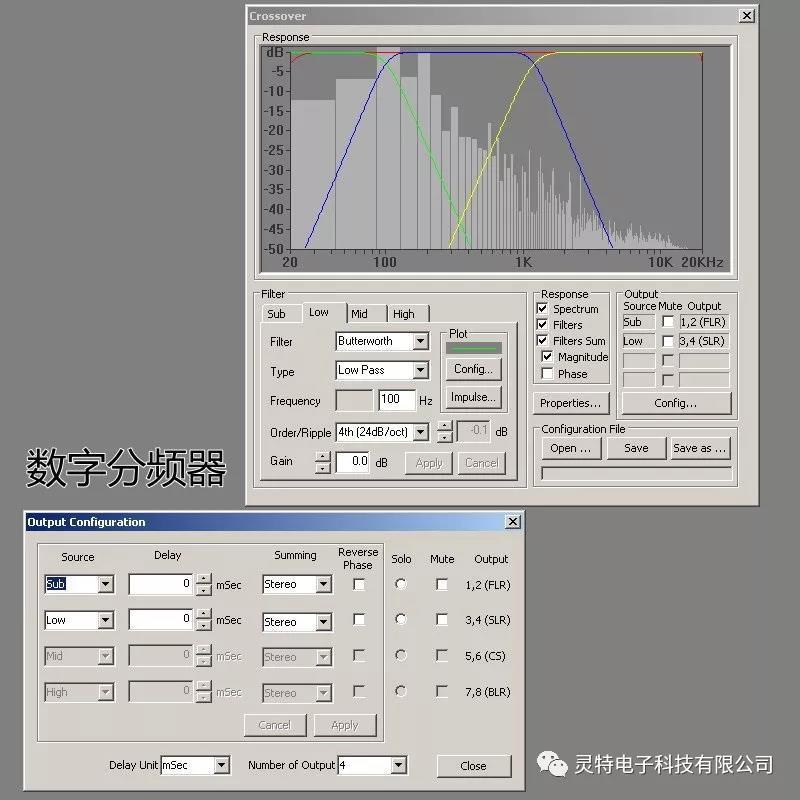

數字分頻器

從技術角度來說，功率分頻器和電子分頻器都無法做到可視化的精確控制，而另外一種基于數字信號處理技術的純數字分頻器已經出現，它在技術上存在一些獨到的優勢，而且可干預性很強。

它的輸入流程是這樣：模擬輸入->模擬數字轉換->DSP分頻處理->輸出到四路功率放大器。這個流程有個ADC過程，實際上是有損的，好處在DSP分頻環節，DSP可以通過設置和代碼來調整分頻點，它能更加方便的控制分頻點，曲線的平滑度以及分割頻率的斜率。也非常有利于降低音箱的綜合成本。

數字分頻技術的易控特性，使得揚聲器的性能能夠得到更大程度的發揮。

分頻器的優劣

分頻器的優劣之爭是很多人關心的，誰的動態更好、誰的頻響更平直等等。這與某些廠商的刻意引導有關，以顯示自家的分頻技術如何優秀。但實際上，這沒有意義。

分頻器的價值不在于用的什么技術，而是在與揚聲器的配合度，分頻器離開揚聲器就變得毫無價值。它是針對性開發的組件，針對特定的揚聲器和揚聲器組合而特定開發，它不具有通用性，用戶不能拆下A音箱的分頻器放到B音箱里使用，因此單純討論分頻器的優劣是毫無意義的事情。真正應該關心的，是分頻后的效果。

不同的分頻器是存在成本差異的，包括物料成本和時間成本。物料成本很容易理解，時間成本指的是調試。對于廠商而言，數字分頻器可以降低調試成本改善調試結果，這也是數字分頻器能夠讓有源音箱音質大幅進步的邏輯所在。
